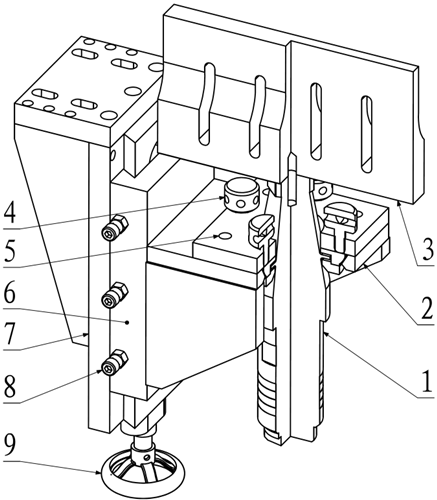

超聲波打棗機振子焊頭組圖示：

1.超聲波振子：將電能轉換為機械能。

2. 振子固定法蘭：安裝固定振子，有絕

   緣膠墊隔開防止共振。

3. 超聲波焊頭：傳輸超聲波發射的能量，

達到切割工作物之目的。

4. 水平調節螺絲：調節此螺絲實現焊頭

   水平調整。

5. 振子法蘭板鎖緊螺絲：拆缷振子上法

蘭板鎖緊螺絲，再拆卸下法蘭板才能

拆下振子。

6. 燕尾槽拖板滑塊：燕尾槽拖板的滑動

    件，調校振子焊頭組升降。

7. 燕尾槽拖板固定板：燕尾槽拖板的固

定件，振子焊頭組安裝固定座。

8. 燕尾槽拖板頂緊螺絲：調整好焊頭高

度，把滑塊鎖緊。

9. 手輪：旋轉手輪調動滑塊升降。
