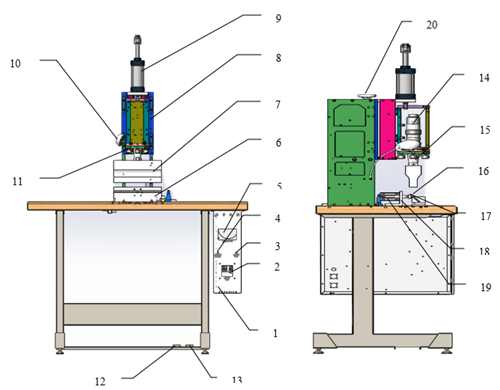

大功率超聲波切布機BHP-20D結構圖
大功率超聲波切布機BHP-20D結構圖
1、超聲波電子箱:產生超聲波能量。
2、電源開關:機器的總電源開關。
3、音波測試按鈕:可選擇自動執行超聲波發生或手動發生。
4、電源指示燈:表示電源啟動正常。
5、PLC點觸屏:可以調節各種工作參數。
6、刀架:安裝工作刀片。
7、切布模頭:實現切割布料的目的。
8、滑動板:可通過手輪的調整來進行上下移動。
9、模頭下壓氣缸:切換腳踏閥板的方向,可改變模頭的升降。
10、照明燈:提供更好的工作環境。
11、模頭平衡調整螺絲:通過調節4顆螺絲的松緊,可以調整模頭的平衡度。
12、急停腳踏:當機器在工作中出現意外情況時可以立刻停止工作。
13、啟動腳踏:控制氣缸的上下運動。
14、超聲波振子:將電能轉換為機械能。
15、超聲波振幅桿:連接超聲波焊頭及振動子以傳輸超音波能量。
16、刀片:用于切割布料。
17、推桿:限定布料的切割長度。
18、推桿架:可以調整布料的切割長度。
19、推桿氣缸,可調節推桿的伸縮長度。
20、機構上下調整手輪:通過手輪可以調整機構的高度。
備注:過濾調壓閥(總氣壓)未標示在圖上。
調節總氣壓,直接影響氣缸下壓氣壓。以及濾除壓縮氣體內雜質與水分,濾杯內若有積水,請拆下清除。
